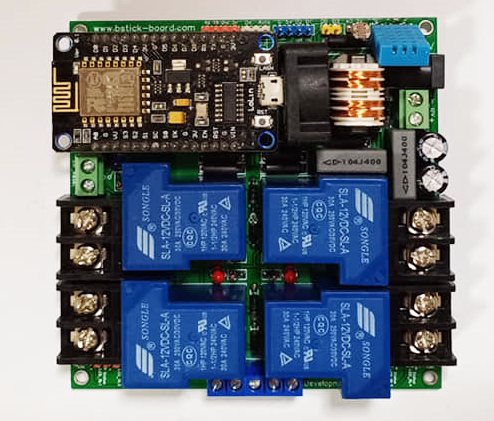

บอร์ดประยุกต์การใช้งานไมโครคอนโทรลเลอร์ NodeMCU V3 ESP8266 มีรีเลย์ เอาต์พุตที่รับกระแสมากขึ้นถึง 30 แอมป์
พร้อมเซ็นเซอร์ที่มาพร้อมบนบอร์ด เหมาะสำหรับนำไปเรียนรู้ในด้าน IoT ,Smart home ,Smart Farm
และประยุกต์ใช้งานระบบควบคุมขนาดเล็กได้อย่างลงตัว
◉ ใช้งานคู่กับบอร์ดไมโครคอนโทรลเลอร์ NodeMCU V3 ESP8266
◉ รีเลย์เอาต์พุต ขนาดพิกัด 30A/220Vac จำนวน 4 ตัว
◉ พอร์ตสื่อสารข้อมูล TX,RX
◉ พอร์ตสื่อสาร I2C bus (SDA,SCL)
◉ พอร์ตรับสัญญาณอนาล็อกอินพุต จำนวน 1 pin
◉ พอร์ตรับสัญญาณดิจิตอลกอินพุต จำนวน 5 pin
◉ พอร์ตแมนนวลสำหรับคอนโทรลรีเลย์ จำนวน 4 pin
◉ มีเซนเซอร์วัดอุณภูมิ ความชื้น
◉ มีเซนเซอร์วัดแสงสว่าง
◉ มีพัดลมระบายความร้อนบอร์ดสามารเลือกสั่งการได้
◉ มีขั้วต่อแรงดันไฟฟ้าอินพุตแบบเทอร์มินัลชนิดขันสายด้วยสกรู 12VDC และแบบแจ๊ค DC 12V
◉ มีช่องต่อหลอดไฟแอลอีดี เพื่อนำไปแสดงที่หน้ากล่อง
◉ ขนาดบอร์ด 10 X10 เซนติเมตร
◉ ราคา 750 บาท ค่าส่ง 50 บาท/ครั้ง
◉ ได้ทั้งหมดตามรูปครับ
◉ พร้อม server blynk และ code การใช้งานของบอร์ด
|
|

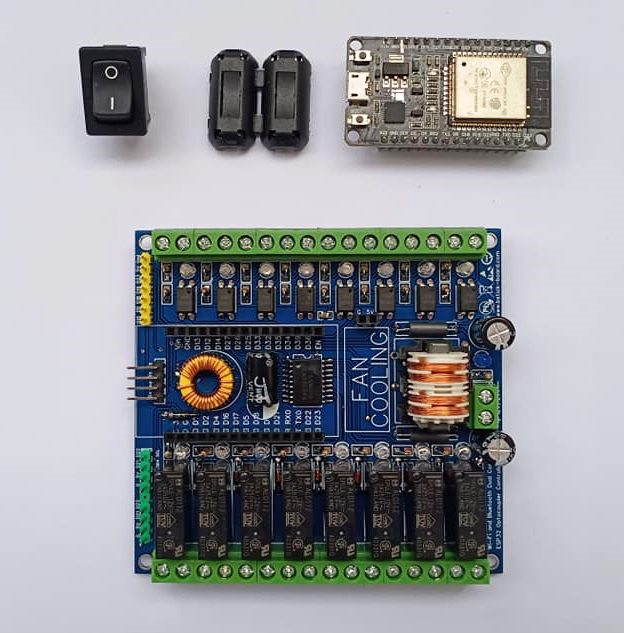

บอร์ดประยุกต์การใช้งานไมโครคอนโทรลเลอร์ ESP32 มีวงจรรับสัญญาณอินพุตดิจิตอลผ่านวงจรออปโต้ไอโซเลเตอร์
และมีรีเลย์ เอาต์พุต เหมาะสำหรับนำไปประยุกต์ใช้งานระบบควบคุมขนาดเล็กได้อย่างลงตัว
◉ ใช้งานคู่กับบอร์ดไมโครคอนโทรลเลอร์ ESP32 WiFi+Bluetooth Dual Core
◉ อินพุต จำนวน 8 ช่อง รับสัญญาณดิจิตอลผ่านออปโต้ไอโซเลเตอร์ 12V-24V
◉ รีเลย์เอาต์พุต ขนาดพิกัด 3A/220Vac จำนวน 8 ตัว
◉ พอร์ตสื่อสารข้อมูล TX,RX
◉ พอร์ตสื่อสาร I2C (Pin สามารถใช้งานเป็น input/out ได้)
◉ พอร์ตสื่อสาร SPI (Pin สามารถใช้งานเป็น input/out ได้)
◉ ขนาดบอร์ด 9.2 X 8.6 เซนติเมตร
◉ ใช้ไฟเลี้ยง 12-24V
◉ ราคา 850 บาท ค่าส่ง 50 บาท/ครั้ง
|
|

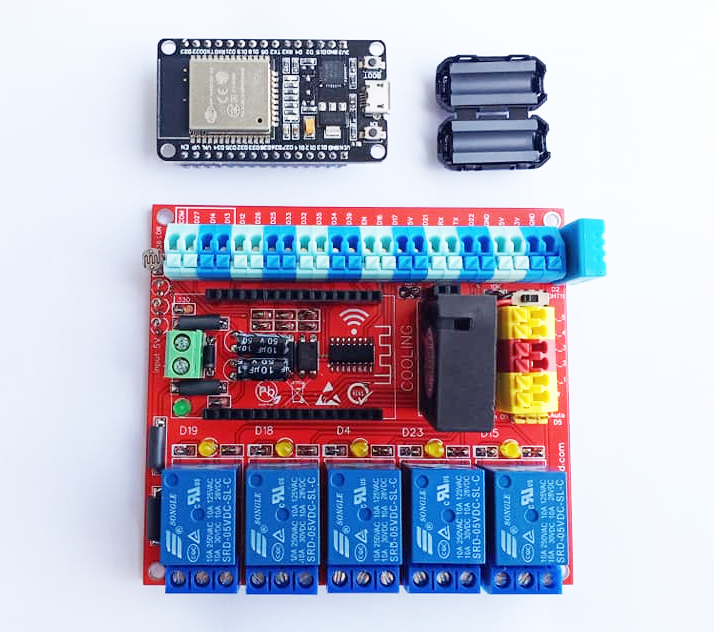

บอร์ดประยุกต์การใช้งานไมโครคอนโทรลเลอร์ ESP32 มีวงจรรับสัญญาณอินพุตดิจิตอลผ่านวงจรออปโต้ไอโซเลเตอร์
และมีรีเลย์ เอาต์พุต เหมาะสำหรับนำไปประยุกต์ใช้งานระบบควบคุมขนาดเล็กได้อย่างลงตัว
◉ ใช้งานคู่กับบอร์ดไมโครคอนโทรลเลอร์ ESP32 WiFi+Bluetooth Dual Core
◉ อินพุต จำนวน 3 ช่อง รับสัญญาณดิจิตอลผ่านออปโต้ไอโซเลเตอร์แบบ NPN/PNP รองรับไฟตั้งแต่ 3V-24V
◉ รีเลย์เอาต์พุต ขนาดพิกัด 10A/220Vac จำนวน 5 ตัว
◉ พอร์ตสื่อสารข้อมูล TX,RX
◉ พอร์ตสื่อสาร I2C bus (SDA,SCL)
◉ พอร์ตรับสัญญาณอนาล็อกอินพุต จำนวน 8 pin
◉ พอร์ตรับสัญญาณดิจิตอลกอินพุต จำนวน 9 pin
◉ พอร์ตแมนนวลสำหรับคอนโทรลรีเลย์ จำนวน 5 pin
◉ มีเซนเซอร์วัดอุณภูมิ ความชื้น
◉ มีเซนเซอร์วัดแสงสว่าง
◉ มีพัดลมระบายความร้อนบอร์ดสามารเลือกสั่งการได้
◉ มีขั้วต่อแรงดันไฟฟ้าอินพุตแบบเทอร์มินัลชนิดขันสายด้วยสกรู 5VDC
◉ ขนาดบอร์ด 9.5 X 8.5 เซนติเมตร
◉ พร้อมตัวเฟอร์ไรท์ครอบสาย
◉ ราคา 700 บาท ค่าส่ง 50 บาท/ครั้ง
◉ ได้ทั้งหมดตามรูปครับ
|
|
บอร์ดประยุกต์การใช้งานไมโครคอนโทรลเลอร์ NodeMCU V3 มีรีเลย์ เอาต์พุตที่รับกระแส 10 แอมป์
พร้อมเซ็นเซอร์ที่มาพร้อมบนบอร์ด เหมาะสำหรับนำไปเรียนรู้ในด้าน IoT ,Smart home ,Smart Farm
และประยุกต์ใช้งานระบบควบคุมขนาดเล็กได้อย่างลงตัว
◉ ใช้งานคู่กับบอร์ดไมโครคอนโทรลเลอร์ NodeMCU d1 mini
◉ รีเลย์เอาต์พุต ขนาดพิกัด 10A/220Vac จำนวน 4 ตัว
◉ พอร์ตสื่อสารข้อมูล TX,RX
◉ พอร์ตสื่อสาร I2C bus (SDA,SCL)
◉ พอร์ตรับสัญญาณอนาล็อกอินพุต จำนวน 1 pin
◉ พอร์ตรับสัญญาณดิจิตอลกอินพุต จำนวน 5 pin
◉ พอร์ตแมนนวลสำหรับคอนโทรลรีเลย์ จำนวน 4 pin
◉ มีเซนเซอร์วัดอุณภูมิ ความชื้น
◉ มีเซนเซอร์วัดแสงสว่าง
◉ ขนาดบอร์ด 7.4 X8.0 เซนติเมตร
◉ ราคา 600 บาท ค่าส่ง 50 บาท/ครั้ง
◉ ได้ทั้งหมดตามรูปครับ
◉ พร้อม server blynk และ code การใช้งานของบอร์ด
|
|

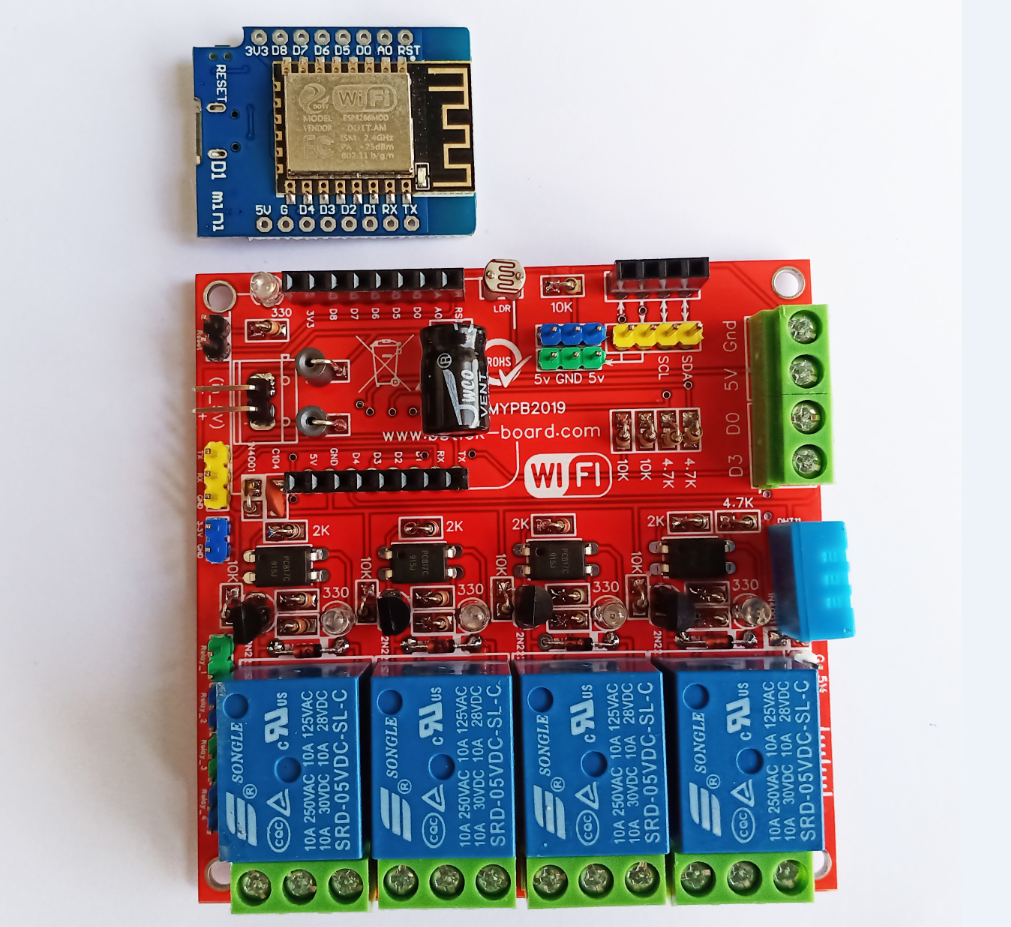

บอร์ดประยุกต์การใช้งานไมโครคอนโทรลเลอร์ NodeMCU d1 mini มีรีเลย์ เอาต์พุตที่รับกระแส 10 แอมป์
พร้อมเซ็นเซอร์ที่มาพร้อมบนบอร์ด เหมาะสำหรับนำไปเรียนรู้ในด้าน IoT ,Smart home ,Smart Farm
และประยุกต์ใช้งานระบบควบคุมขนาดเล็กได้อย่างลงตัว
◉ ใช้งานคู่กับบอร์ดไมโครคอนโทรลเลอร์ NodeMCU d1 mini
◉ รีเลย์เอาต์พุต ขนาดพิกัด 10A/220Vac จำนวน 4 ตัว
◉ พอร์ตสื่อสารข้อมูล TX,RX
◉ พอร์ตสื่อสาร I2C bus (SDA,SCL)
◉ พอร์ตรับสัญญาณอนาล็อกอินพุต จำนวน 1 pin
◉ พอร์ตรับสัญญาณดิจิตอลกอินพุต จำนวน 5 pin
◉ พอร์ตแมนนวลสำหรับคอนโทรลรีเลย์ จำนวน 4 pin
◉ มีเซนเซอร์วัดอุณภูมิ ความชื้น
◉ มีเซนเซอร์วัดแสงสว่าง
◉ สามารพเสียบจอ OLED 0.96" ลงบนบอร์้ได้เลย
◉ ขนาดบอร์ด 7.4 X7.4 เซนติเมตร
◉ ราคา 600 บาท ค่าส่ง 50 บาท/ครั้ง
◉ ได้ทั้งหมดตามรูปครับ
◉ พร้อม server blynk และ code การใช้งานของบอร์ด
|
|
บอร์ดประยุกต์การใช้งานไมโครคอนโทรลเลอร์ ESP32 มีรีเลย์ เอาต์พุตที่รับกระแส 10 แอมป์
พร้อมเซ็นเซอร์ที่มาพร้อมบนบอร์ด เหมาะสำหรับนำไปเรียนรู้ในด้าน IoT ,Smart home ,Smart Farm
และประยุกต์ใช้งานระบบควบคุมขนาดเล็กได้อย่างลงตัว
◉ ใช้งานคู่กับบอร์ดไมโครคอนโทรลเลอร์ ESP32 WiFi+Bluetooth Dual Core
◉ รีเลย์เอาต์พุต ขนาดพิกัด 10A/220Vac จำนวน 10 ตัว
◉ พอร์ตสื่อสารข้อมูล TX,RX
◉ พอร์ตสื่อสาร I2C
◉ Pin Analog input จำนวน 5 pin
◉ Pin Digital input จำนวน 5 pin
◉ มีเซนเซอร์วัดอุณภูมิ ความชื้น
◉ มีเซนเซอร์วัดแสงสว่าง
◉ สามารพเสียบจอ OLED 0.96" ลงบนบอร์้ได้เลย
◉ ขนาดบอร์ด 9.1 X 9.6 เซนติเมตร
◉ พอร์ตสวิทแมนนวลสำหรับคอนโทรลรีเลย์ จำนวน 10 pin
◉ ราคา 850 บาท ค่าส่ง 50 บาท/ครั้ง
◉ ไม่รวมจอ
|
|

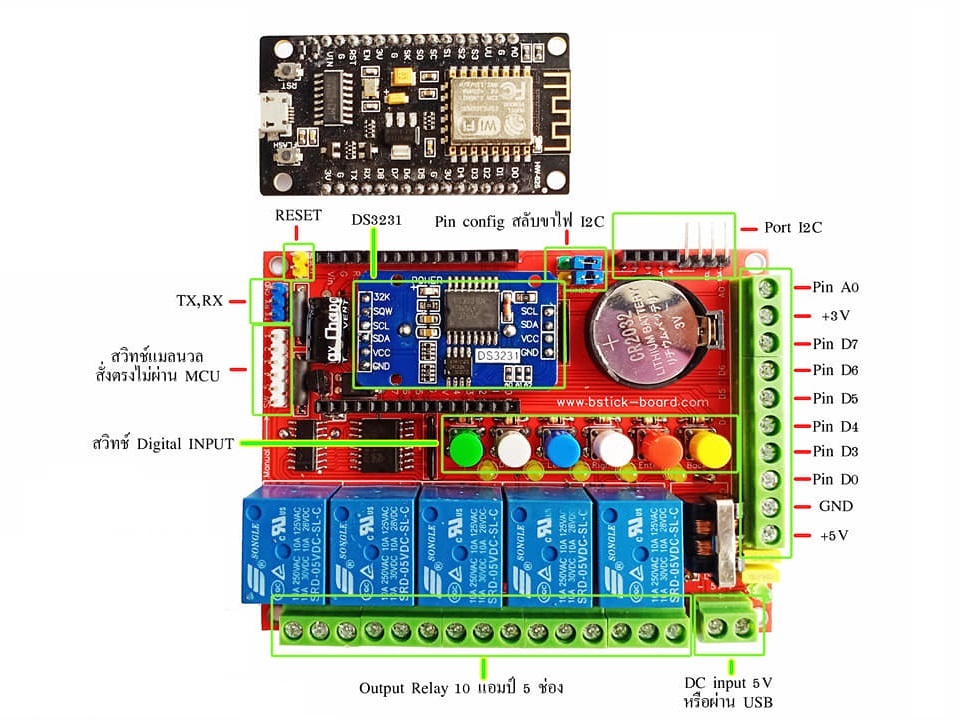

บอร์ดประยุกต์การใช้งานไมโครคอนโทรลเลอร์ NodeMCU ESP8266 ก้าวข้ามขีดจำกัดจำนวนขาของ MCU ที่มีมาให้
ด้วยการขยายขาทางด้าน Input และ Output เพิ่ม บนบอร์ดมีรีเลย์ เอาต์พุตที่รับกระแส 10 แอมป์ 5 ตัว
มีสวิทช์ input 6 ช่องและยังมีขาของ MCU เหลือใช้อีกทำให้บอร์ดนี้สามารถเพิ่มลูกเล่น
หรือฟังชั่นต่างๆได้เพิ่มมากขึ้นในทางด้าน Online หรือ Offline
เหมาะสำหรับนำไปเรียนรู้ในด้าน IoT ,Smart home ,Smart Farm
หรือไว้ทดลอง Code ก็สะดวกสบายขึ้น และประยุกต์ใช้งานระบบควบคุมขนาดเล็กได้อย่างลงตัว
◉ ใช้งานคู่กับบอร์ดไมโครคอนโทรลเลอร์ NodeMCU ESP8266
◉ บอร์ดนาฬิกา DS3231
◉ รีเลย์เอาต์พุต ขนาดพิกัด 10A/220Vac จำนวน 5 ตัว
◉ สวิทช์ Digital Input จำนวน 6 ตัว
◉ พอร์ตสื่อสารข้อมูล TX,RX
◉ พอร์ตสื่อสาร I2C bus (SDA,SCL) 2 ช่อง
◉ พอร์ตรับสัญญาณอนาล็อกอินพุต จำนวน 1 pin
◉ พอร์ตรับสัญญาณดิจิตอลกอินพุต จำนวน 6 pin
◉ พอร์ตแมนนวลสำหรับคอนโทรลรีเลย์โดยไม่ผ่าน MCU
◉ สามารถเสียบจอ OLED 0.96" ลงบนบอร์ดได้เลย
◉ มี pin config ไว้สลับขาไฟสำหรับจอ
◉ ขนาดบอร์ด 10 X7.5 เซนติเมตร
◉ ใช้ไฟเลี้ยง 5V
◉ ราคา 750 บาท ค่าส่ง 50 บาท/ครั้ง
|
|
ชุดบอร์ดประยุกต์การใช้งานไมโครคอนโทรลเลอร์ ESP8266 เหมาะสำหรับนำไปเรียนรู้ในด้าน IoT ,Smart home ,Smart Farm
และประยุกต์ใช้งานระบบควบคุมขนาดเล็กได้อย่างลงตัว
◉ ใช้งานคู่กับบอร์ดไมโครคอนโทรลเลอร์ ESP8266 Wemos D1 mini สำหรับรุ่นที่มีเสา
◉ อินพุต จำนวน 6 ช่อง รับสัญญาณดิจิตอลผ่านออปโต้ไอโซเลเตอร์แบบ NPN/PNP รองรับไฟตั้งแต่ 3V-24V
◉ พอร์ตสื่อสาร I2C bus (SDA,SCL)
◉ ตำแหน่งขาหากมีการปรับเปลี่ยนทักมาสอบถามก่อนได้ครับ
◉ ราคา 750 บาท ค่าส่ง 50 บาท/ครั้ง * ไม่มีเสา
◉ ได้ทั้งหมดตามรูปครับ
|
|
บอร์ดประยุกต์การใช้งานไมโครคอนโทรลเลอร์ ESP32 มีรีเลย์ เอาต์พุต 8 ช่อง รับกระแส 10 แอมป์
ออกแบบวงจรให้มีขนาดเล็กและใช้ PCB คุณภาพสูงพร้อมชุดแหล่งจ่ายไฟในตัว ทำให้ใช้งานง่ายขึ้น
สามารถต่อเซนเซอร์เพิ่มได้ จึงเหมาะสำหรับนำไปเรียนรู้ในด้าน IoT ,Smart home,
Smart Farm หรือจะประยุกต์ใช้งานในระบบควบคุมทั้ง Offline,Online ได้อย่างลงตัว
แหล่งจ่ายไฟสามารถเลือกได้ว่าจะใช้ 220V หรือใช้ Stepdown
◉ ใช้งานคู่กับบอร์ดไมโครคอนโทรลเลอร์ ESP32 WiFi+Bluetooth Dual Core
◉ รีเลย์เอาต์พุต ขนาดพิกัด 10A/220Vac จำนวน 8 ตัว
◉ พอร์ตสื่อสารข้อมูล TX,RX
◉ พอร์ตสื่อสาร I2C
◉ Pin Analog input จำนวน 6 pin
◉ Pin Digital input จำนวน 7 pin
◉ มีพอร์ตสวิทช์ Manaul สำหรับคอนโทรลรีเลย์แบบแยกอิสระ จำนวน 8 ช่อง
◉ OutPut ใช้ Terminal ขนาดใหญ่ทำให้การเข้าสายแน่นหนาขึ้น
◉ มี LED บนบอร์ด 1 หลอดเพื่อใช้แสดงสถานะหรือแจ้งเตือนต่างๆ
◉ มี Buzzer บนบอร์ดเพื่อใช้ในการแจ้งเตือนต่างๆ
◉ มีชุดแหล่งจ่ายไฟบนบอร์ดที่ให้กระแสมากถึง 2 แอมป์
◉ มีพัดลมระบายความร้อนของ MCU
◉ ชุดบอร์ด ESP32 สามารถถอดออกหรือเปลี่ยนใหม่ได้
◉ บนบอร์ดมีตำแหน่งขาพิมพ์ไว้ชัดเจน ทำให้การเขียน Code ดูง่ายขึ้น
◉ มี Server Blynk ให้ใช้ฟรีไม่จำกัด Energy
◉ ขนาดบอร์ด 14.2 X 7.7 เซนติเมตร
◉ ใช้ไฟ Input Stepdown 12-24V ราคา 790 บาท ค่าส่ง 60 บาท/ครั้ง
◉ ใช้ไฟ Input 220V ราคา 990 บาท ค่าส่ง 60 บาท/ครั้ง
|
|

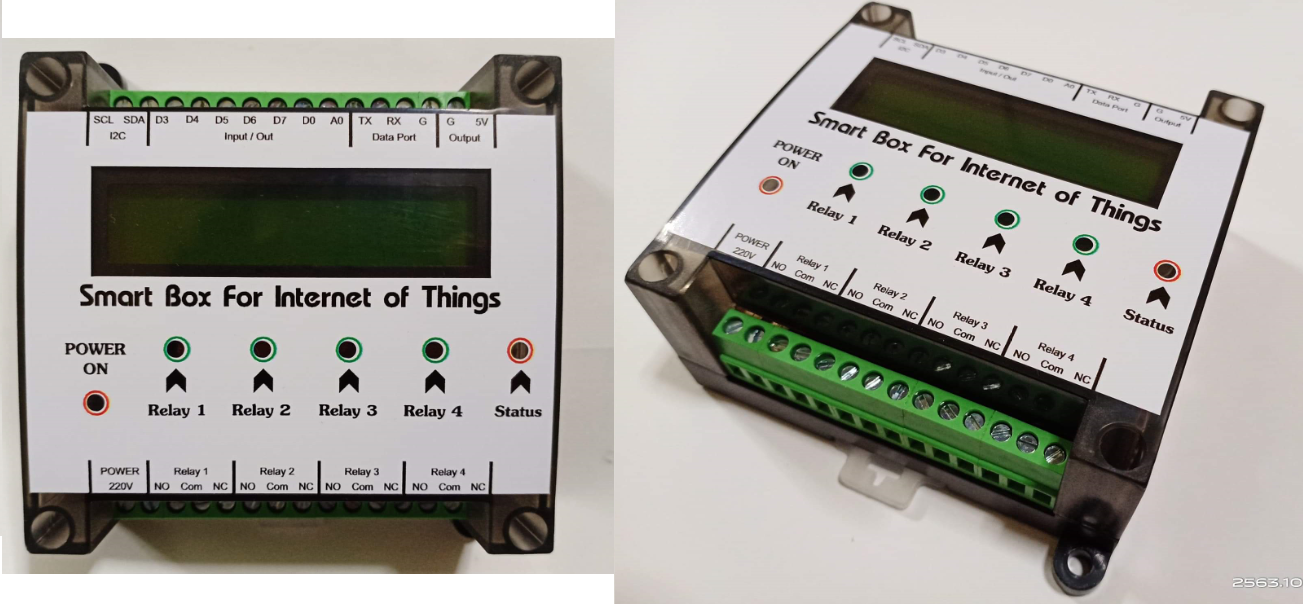

บอร์ดประยุกต์การใช้งานไมโครคอนโทรลเลอร์ WeMos D1 mini Pro มีรีเลย์ เอาต์พุต 4 ช่อง รับกระแส 10 แอมป์
ออกแบบวงจรให้มีขนาดเล็กและใช้ PCB คุณภาพสูงพร้อมกล่องและชุดแหล่งจ่ายไฟในตัว ทำให้ใช้งานง่ายขึ้น
สามารถต่อเซนเซอร์เพิ่มได้ จึงเหมาะสำหรับนำไปเรียนรู้ในด้าน IoT ,Smart home,
Smart Farm หรือจะประยุกต์ใช้งานในระบบควบคุมทั้ง Offline,Online ได้อย่างลงตัว
แหล่งจ่ายไฟสามารถเลือกได้ว่าจะใช้ 220V หรือใช้ Stepdown
◉ ใช้งานคู่กับบอร์ดไมโครคอนโทรลเลอร์ WeMos D1 mini Pro
◉ สามารถต่อเสาออกภานนอกได้
◉ รีเลย์เอาต์พุต ขนาดพิกัด 10A/220Vac จำนวน 4 ตัว
◉ พอร์ตสื่อสารข้อมูล TX,RX
◉ พอร์ตสื่อสาร I2C
◉ มีว่างให้ใช้งาน A0,D0,D3,D4,D5,D6,D7
◉ OutPut ใช้ Terminal ขนาดใหญ่ทำให้การเข้าสายแน่นหนาขึ้น
◉ มี LED Status บนบอร์ด 1 หลอดเพื่อใช้แสดงสถานะหรือแจ้งเตือนต่างๆ (แดง,น้ำเงิน,เขียว)
◉ มี Buzzer บนบอร์ดเพื่อใช้ในการแจ้งเตือนต่างๆ
◉ มีหน้าจอแดงผล LCD1602 I2C
◉ ชุดบอร์ด WeMos D1 mini Pro สามารถถอดออกหรือเปลี่ยนใหม่ได้
◉ บนบอร์ดมีตำแหน่งขาพิมพ์ไว้ชัดเจน ทำให้การเขียน Code ดูง่ายขึ้น
◉ มี Server Blynk ให้ใช้ฟรีไม่จำกัด Energy
◉ ใช้ไฟ Input 220V ราคา 990 บาท ค่าส่ง 60 บาท/ครั้ง
◉ ใช้ไฟ Input 6-24VDC ราคา 950 บาท ค่าส่ง 60 บาท/ครั้ง
|
|

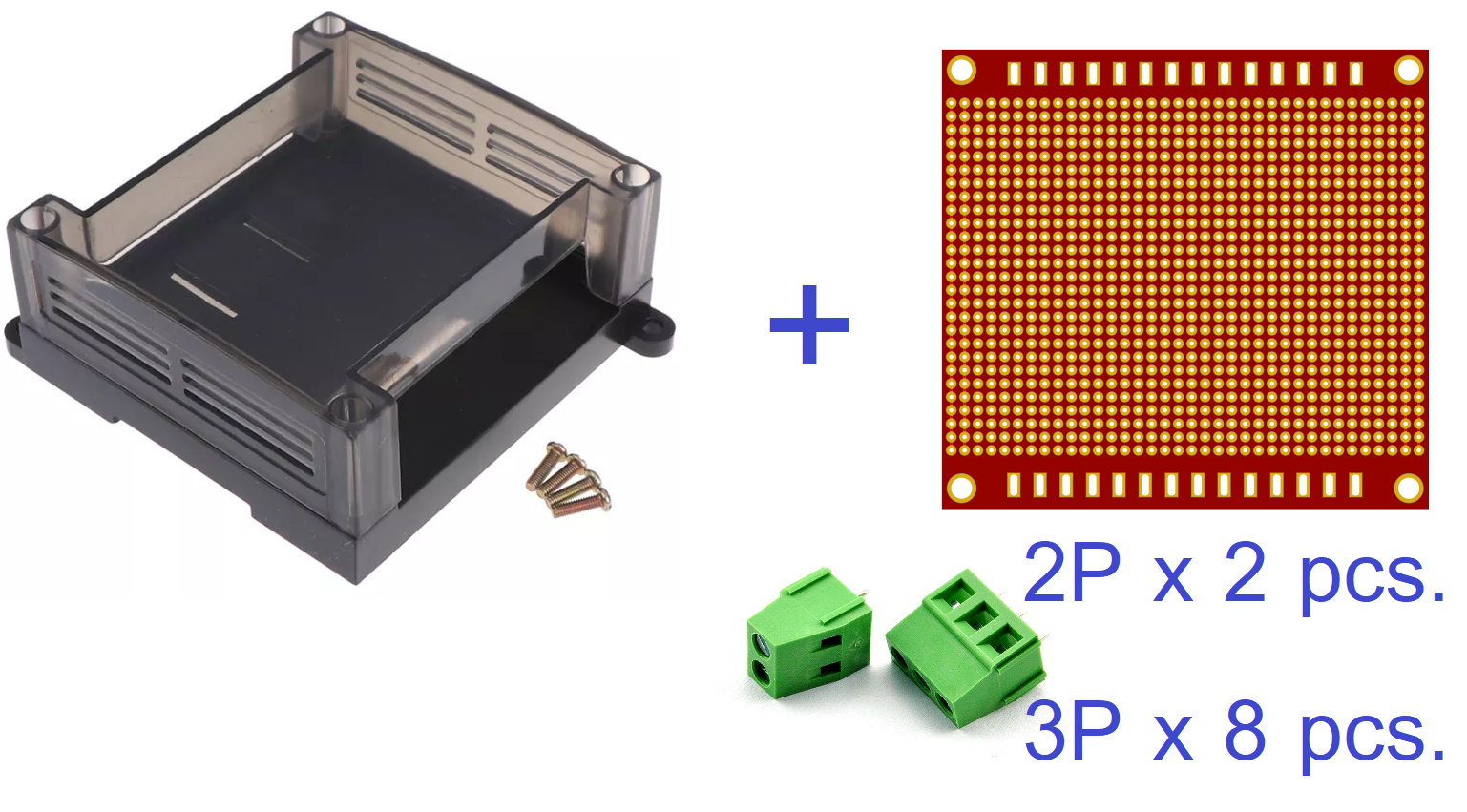

Photobox กล่องพลาสติก DIY เอนกประสงค์
◉ กล่อง = 1 pcs.
◉ PCB = 1 pcs.
◉ Screw Terminal Block Connector 2P KF128-3P 5mm 16A 300V = 2 pcs.
◉ Screw Terminal Block Connector 3P KF128-3P 5mm 16A 300V = 8 pcs.
◉ *** สั่ง 5 กล่องฟรีสติ๊กเก้อแปะหน้ากล่อง ***
◉ ราคา 290 บาท ค่าส่ง 60 บาท/ครั้ง
|
|

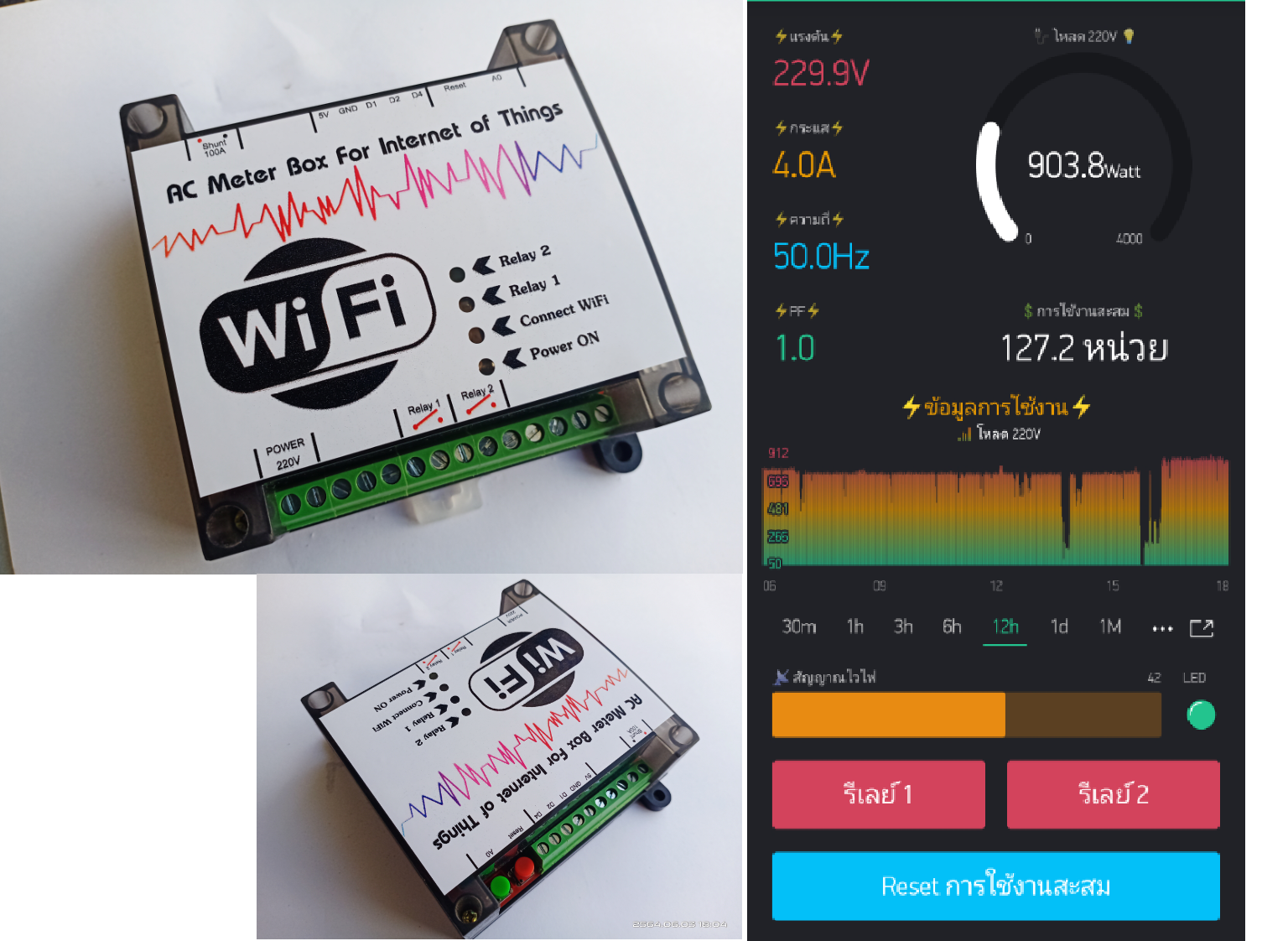

บอร์ดประยุกต์การใช้งานไมโครคอนโทรลเลอร์ WeMos D1 mini จับคู่กับ sensor
PZEM-004T AC Digital Power Energy Meter Module โมดูลวัดการใช้พลังงานไฟฟ้า
และมีรีเลย์ เอาต์พุต 2 ช่อง รับกระแส 5 แอมป์ ออกแบบวงจรให้มีขนาดเล็กและใช้ PCB คุณภาพสูงพร้อมกล่อง
สามารถต่อเซนเซอร์เพิ่มได้ จึงเหมาะสำหรับนำไปเรียนรู้ในด้าน IoT ,Smart home,
Smart Farm หรือจะประยุกต์ใช้งานในระบบควบคุมทั้ง Offline,Online ได้อย่างลงตัว
◉ ใช้งานคู่กับบอร์ดไมโครคอนโทรลเลอร์ WeMos D1 mini
◉ เซนเซอร์ PZEM-004T AC Digital Power Energy Meter Module
◉ รีเลย์เอาต์พุต ขนาดพิกัด 5A/220Vac จำนวน 2 ตัว
◉ มีสวิทช์ Reset และสวิทช์ A0
◉ มี pin ว่างให้ใช้งาน D1,D2,D4
◉ OutPut ใช้ Terminal ขนาดใหญ่ทำให้การเข้าสายแน่นหนาขึ้น
◉ มี LED Status บนบอร์ด 1 หลอดเพื่อใช้แสดงสถานะ
◉ ชุดบอร์ด WeMos D1 mini Pro สามารถถอดออกหรือเปลี่ยนใหม่ได้
◉ ใช้ไฟ Input 220V ราคา 990 บาท ค่าส่ง 60 บาท/ครั้ง
|
|

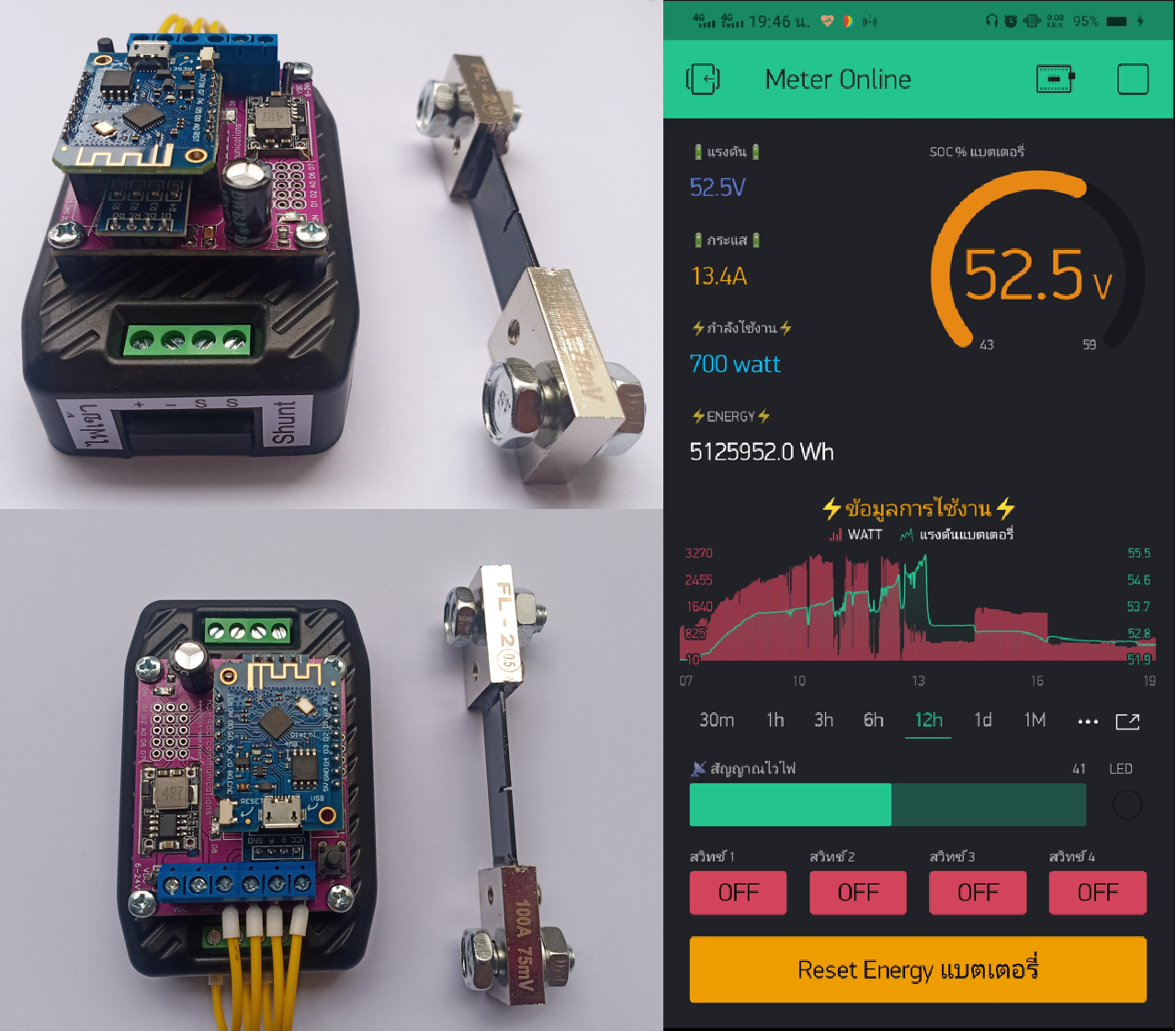

บอร์ดประยุกต์การใช้งานไมโครคอนโทรลเลอร์ WeMos D1 mini จับคู่กับ sensor
PZEM017 DC Digital Power Energy Meter Module โมดูลวัดการใช้พลังงานไฟฟ้า
ออกแบบวงจรให้มีขนาดเล็กและใช้ PCB คุณภาพสูง
สามารถต่อเซนเซอร์เพิ่มได้ จึงเหมาะสำหรับนำไปเรียนรู้ในด้าน IoT ,Smart home,
Smart Farm หรือจะประยุกต์ใช้งานในระบบควบคุมทั้ง Offline,Online ได้อย่างลงตัว
◉ ใช้งานคู่กับบอร์ดไมโครคอนโทรลเลอร์ WeMos D1 mini
◉ เซนเซอร์ PZEM017 DC Digital Power Energy Meter Module
◉ มีสวิทช์ Reset และสวิทช์ A0
◉ มี pin ว่างให้ใช้งาน D1,D2,D6,D7
◉ มี LED Status บนบอร์ด 1 หลอดเพื่อใช้แสดงสถานะ
◉ ชุดบอร์ด WeMos D1 mini สามารถถอดออกหรือเปลี่ยนใหม่ได้
◉ ใช้ไฟเลี้ยง 12-24VDC ราคา 850 บาท ค่าส่ง 50 บาท/ครั้ง
|
|

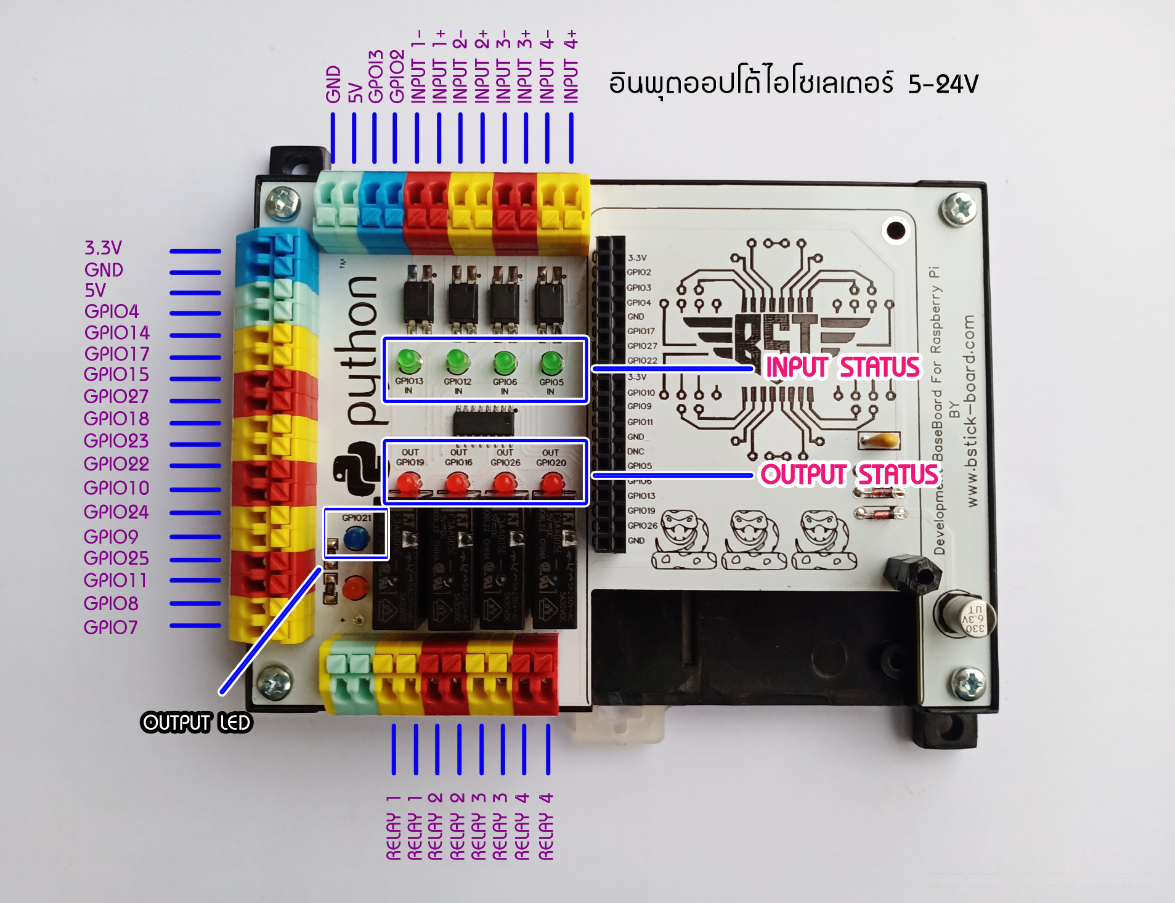

บอร์ดประยุกต์การใช้งาน input , Output ของ Raspberry Pi
ออกแบบวงจรให้มีขนาดเล็กและใช้ PCB คุณภาพสูง
ใช้ Connector แบบเสียบกด ทำให้ใช้งานได้ง่าย
สามารถต่อเซนเซอร์เพิ่มได้ จึงเหมาะสำหรับนำไปเรียนรู้ในด้าน IoT ,Smart home,
Smart Farm หรือจะประยุกต์ใช้งานในระบบควบคุมทั้ง Offline,Online ได้อย่างลงตัว
◉ ใช้งานคู่กับบอร์ด Raspberry Pi
◉ อินพุต จำนวน 4 ช่อง รับสัญญาณดิจิตอลผ่านออปโต้ไอโซเลเตอร์รองรับไฟตั้งแต่ 5V-24V
◉ รีเลย์เอาต์พุต ขนาดพิกัด 5A จำนวน 4 ตัว
◉ มี pin ว่างให้ใช้งาน
◉ มี LED Status บนบอร์ด 1 หลอดเพื่อใช้แสดงสถานะ
◉ ชุดบอร์ด Raspberry Pi สามารถถอดออกหรือเปลี่ยนใหม่ได้
◉ ราคา 540 บาท ค่าส่ง 60 บาท/ครั้ง
|
